Čo je oceľové debnenie?

Čo je oceľové debnenie? Kompletný sprievodca pre stavebných profesionálov

Oceľové debnenie je dočasný alebo opakovane použiteľný systém foriem vyrobený z oceľových panelov, rámov a výstuh používaných na tvarovanie a podopieranie čerstvo naliateho betónu, kým nedosiahne dostatočnú konštrukčnú pevnosť. Na rozdiel od alternatív z dreva alebo preglejky poskytuje oceľové debnenie vynikajúcu rozmerovú presnosť, predĺženú životnosť a schopnosť odolávať tlaku čerstvého betónu až do 100 kN/m², čo z neho robí preferovanú voľbu pre výškové budovy, mosty, tunely a priemyselné zariadenia.

Jednoducho povedané: ak potrebujete stálu kvalitu betónu, hladké povrchové úpravy a debniaci systém, ktorý možno opakovane použiť 100 alebo viackrát na jednotku, oceľové debnenie je inžinierskou odpoveďou na vaše požiadavky projektu.

Hlavné komponenty systému oceľového debnenia

Kompletný systém oceľového debnenia je viac než len sada panelov. Každý komponent hrá definovanú štrukturálnu úlohu:

Pochopenie každého komponentu pomáha inžinierom na mieste vybrať správny systém pre špecifický tlak nalievania, cieľ opätovného použitia a konštrukčnú geometriu, ktoré ich projekt požaduje.

Debnenie s nastaviteľným uzáverom: Presnosť pre každú veľkosť stĺpa

Jedna z najpraktickejších inovácií v rámci oceľové debnenie rodina je Nastaviteľné debnenie uzáveru pre stĺpce. Štandardné stĺpové tvary sú pevné, čo znamená, že vyhovujú len jednej veľkosti prierezu. Systémy nastaviteľných uzáverov riešia tento problém začlenením závitových skrutiek a posuvných panelov, ktoré umožňujú roztiahnutie alebo zmrštenie formy – horizontálne a vertikálne – tak, aby zodpovedali výškam a šírkam stĺpov špecifikovaným v konštrukčných výkresoch.

Prečo záleží na prispôsobiteľnosti na mieste

• Jedna nastaviteľná oceľová stĺpová forma môže pokryť celý rad prierezov, čím sa eliminuje potreba nákupu alebo prenájmu viacerých panelov s pevnou veľkosťou pre jeden projekt.
• Rýchle nastavenie pomocou nastaviteľných skrutiek znamená menej prestojov medzi nalievaním – kritické zvýšenie efektivity pri projektoch s opakujúcimi sa pôdorysmi.
• Pevný oceľový rám si zachováva presnú geometriu v každom cykle nalievania, takže každý stĺp vo výškovej budove sa vyrovná s toleranciou bez manuálnej korekcie.
• Opätovné použitie naprieč rôznymi typmi projektov robí systém ekonomicky atraktívnym pre požičovne debnenia aj pre veľkých dodávateľov.

Debnenie s nastaviteľným uzáverom sa odporúča najmä pre komerčné veže, infraštruktúrne práce a akýkoľvek projekt, kde sa rozmery stĺpov líšia podlažie po podlahe alebo sekcii po sekcii.

Betónové debnenie s nulovým únikom: Prečo sa o tesných spojoch nedá vyjednávať

Únik betónu v spojoch debnenia je jednou z najbežnejších a najnákladnejších chýb kvality na stavbách. Vytečená cementová pasta vytvára povrchovú voštinovú štruktúru, oslabuje konštrukčný prvok a často vyžaduje nákladné opravy alebo dokonca demoláciu a opätovné naliatie. Betónové debniace systémy s nulovým únikom riešia tento problém pomocou presne opracovaných hrán panelov, klinových spojov do seba a utesnených uzáverov, ktoré eliminujú medzery v každom spoji.

Ako oceľové debnenie dosahuje výkon bez únikov

Oceľové panely sa vyrábajú s prísnymi rozmerovými toleranciami – na rozdiel od preglejky, ktorá po vystavení vlhkosti napučiava, krúti sa a vytvára medzery. Medzi špecifické konštrukčné prvky, ktoré zabraňujú úniku, patria:

• Ploché, opracované okraje rámu ktoré sú pri spájaní panelov zarovnané, čím sa spoj uzatvorí pred tým, ako sa aplikuje tlak betónu.
• Silné uzamykacie systémy —klinové kolíky, ploché spojky a svorky — ktoré udržujú zarovnanie panelov pod bočným tlakom plného betónu bez toho, aby sa panely oddelili.
• Rohové a uzáverové jednotky s prekrývajúcou sa geometriou, ktorá utesňuje okrajové a koncové podmienky, kde sa dva panely stretávajú pod uhlom.
• Tuhosť oceľovej čelnej dosky ktorá odoláva vydutiu a deformácii aj vtedy, keď sa tlak čerstvého betónu blíži k 60–100 kN/m².

V prípade konštrukcií zadržiavajúcich vodu – nádrží, nádrží, priehrad a podzemných komôr – výkon s nulovým únikom nie je estetickou preferenciou; je to štrukturálna a regulačná požiadavka. Inherentná rozmerová stabilita oceľového debnenia z neho robí štandardné riešenie pre tieto náročné aplikácie.

Oceľové debnenie vs. drevo a hliník: praktické porovnanie

Pre stredné až veľké projekty s opakujúcim sa konštrukčným usporiadaním oceľové debnenie trvalo poskytuje najnižšie náklady na zaliatie, keď sa zohľadní celý životný cyklus projektu.

Typy oceľových debnení a ich najlepšie aplikácie

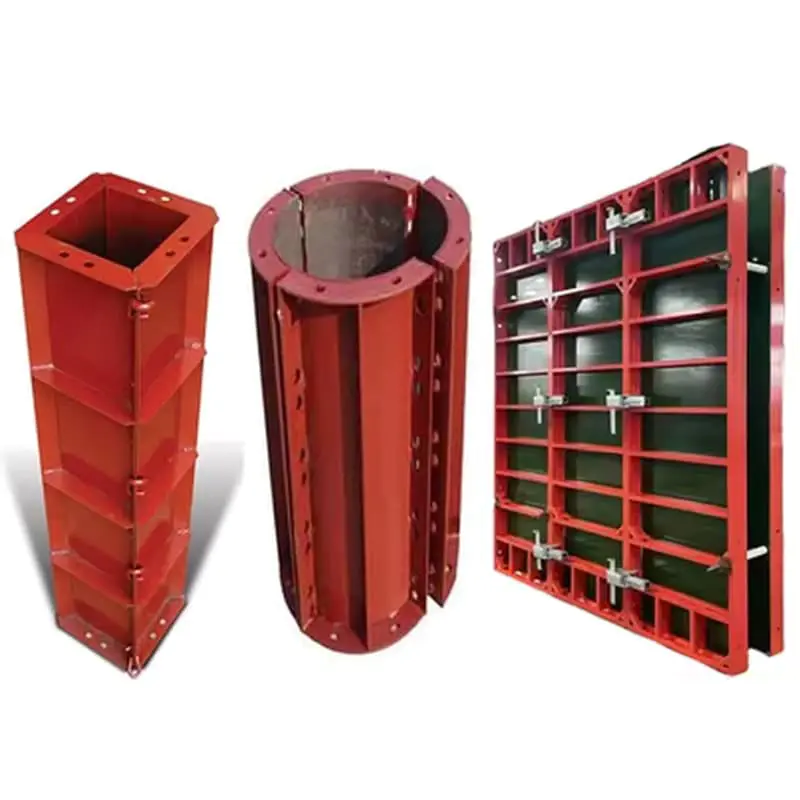

Stenové debnenie

Oceľové stenové debniace panely sú modulárne jednotky určené na odlievanie zvislých betónových stien. Štandardné veľkosti panelov sa zvyčajne pohybujú od 600 × 900 mm do 900 × 1800 mm, zostavené v kombináciách tak, aby zodpovedali akejkoľvek výške alebo dĺžke steny. Sú široko používané v obytných vežiach, komerčných budovách, oporných múroch, tuneloch a podzemných suterénoch.

Stĺpové debnenie

Oceľové stĺpové debnenie, dostupné v pevnej alebo nastaviteľnej konfigurácii, vytvára štvorcové, obdĺžnikové alebo kruhové stĺpy s konzistentnými prierezmi. Nastaviteľné systémy pokrývajú celý rad rozmerov stĺpov z jednej sady panelov, čím sa znižuje inventár zariadení na viacpodlažných projektoch.

Doskové a trámové debnenie

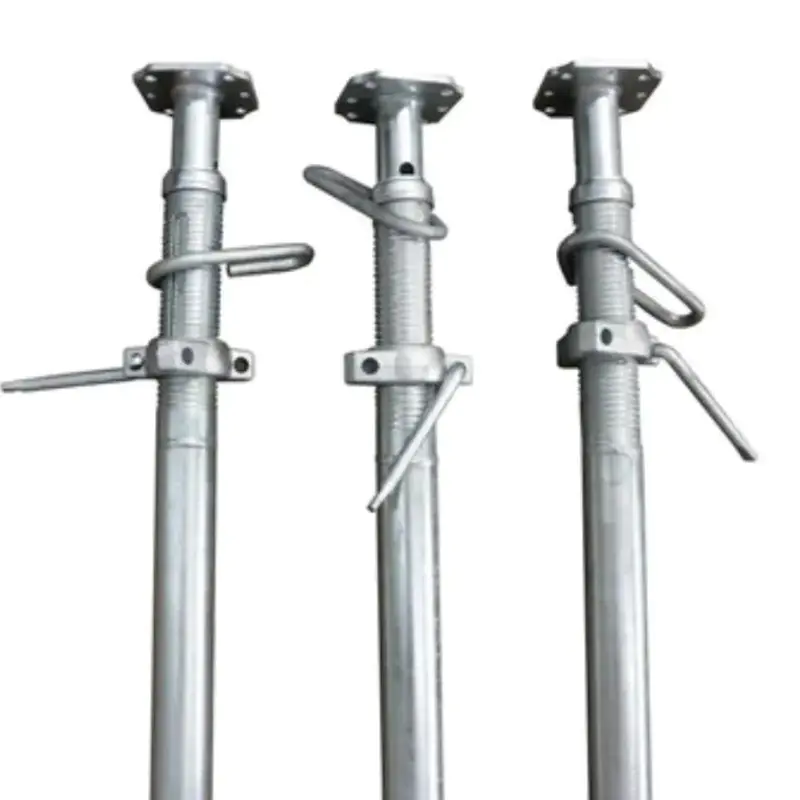

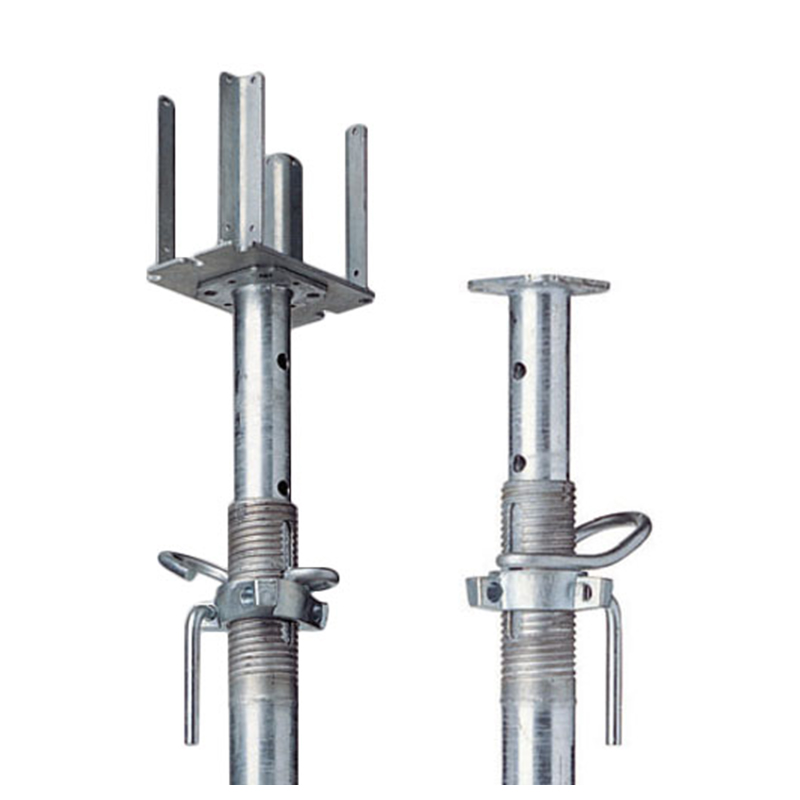

Doskové debnenie pozostáva z horizontálnych oceľových palubových panelov podoprených nastaviteľnými oceľovými podperami. Výšku podpery možno nastaviť presne tak, aby zodpovedala výške podlahy po podlahu, a panely sa odstránia a znovu nastavia pre každú nasledujúcu úroveň podlahy. Pre priemyselné dosky s čistým rozpätím alebo mostovky podopiera debnenie z oceľových dosiek celú hmotnosť betónu bez deformácie.

Jednostranné stenové debnenie

Používa sa, keď je obmedzený prístup k jednej strane steny – proti existujúcej konštrukcii alebo vykopanej stene – jednostranná oceľové debnenie kotví cez dosku alebo pätku a odoláva plnému tlaku betónu len z jedného smeru. Tento systém je bežný pri výstavbe suterénu a pri rekonštrukciách infraštruktúry.

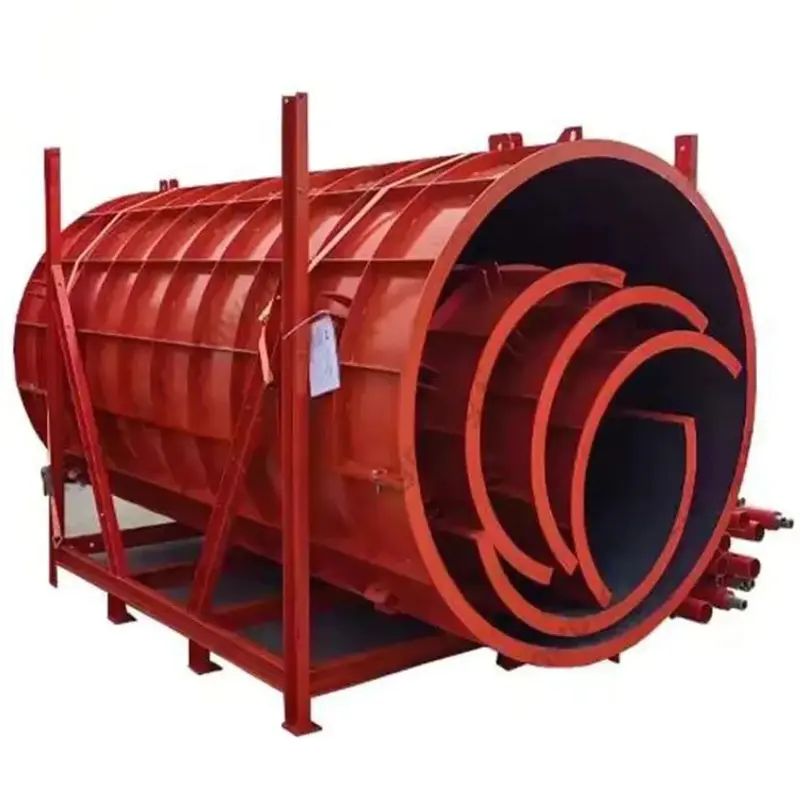

Tunelové a kruhové debnenie

Zakrivené oceľové panely môžu byť vyrobené so špecifickými polomermi pre tunelové obklady, kruhové stĺpy a architektonické zakrivené steny. Pevné oceľové profily držia svoj polomer pod tlakom liatia a vytvárajú hladké vnútorné povrchy, ktoré vyžadujú minimálnu povrchovú úpravu.

Oceľové debnenie a prefabrikované oceľové konštrukcie: Prirodzené partnerstvo

Oceľové debnenie neexistuje izolovane – často sa používa pri stavbe budov, ktoré sú samotné postavené z ocele. Dielne na výrobu jasných oceľových konštrukcií and Prefabrikované skladové budovy často obsahujú betónové základy, podlahové dosky a nosné jadrá, ktoré si počas fázy výstavby vyžadujú oceľové debnenie.

Prečo je toto spojenie dôležité pre plánovanie projektu

• Základy vopred pripravenej skladovej budovy musia byť zaliate vysoko presným oceľovým debnením, aby sa dosiahli polohy kotevných skrutiek, ktoré vyžaduje konštrukčný oceľový rám – akákoľvek rozmerová chyba sa prenáša priamo na nesprávne zarovnané primárne rámy.
• Dielenské konštrukcie s jasným rozpätím eliminujú vnútorné stĺpy, takže obvodové betónové steny a pilastre, ktoré podopierajú oceľový strešný systém, musia byť tvarované s presnými toleranciami výšky a zarovnania – úloha, pri ktorej debnenie oceľových stien exceluje.
• Modulárna, opakovane použiteľná povaha oceľového debnenia je v súlade s filozofiou efektívnosti za vopred pripravenými budovami: štandardizované komponenty, rýchla inštalácia a minimálny odpad na mieste.

Keď dodávateľ poskytuje konštrukčné oceľové systémy aj kompatibilné riešenia oceľového debnenia, zefektívňuje to obstarávanie, zjednodušuje inžiniersku koordináciu a znižuje riziko chýb rozhrania medzi betónovou a oceľovou fázou projektu.

Ako vybrať správny systém oceľového debnenia

Výber vhodného oceľového debnenia zahŕňa prispôsobenie systémových špecifikácií premenným projektu. Zvážte nasledujúce kritériá rozhodovania:

1. Liaci tlak betónu: Vypočítajte očakávaný bočný tlak na základe rýchlosti nalievania, hmotnosti betónovej jednotky a výšky prvku. Vyberte špecifikácie panelov a spojovacích tyčí, ktoré prekračujú túto hodnotu s príslušným bezpečnostným faktorom.
2. Konštrukčná geometria: Steny, stĺpy, dosky a zakrivené prvky vyžadujú rôzne konfigurácie panelov. Potvrďte, že vybraný systém je možné kombinovať a rozšíriť tak, aby pokryl všetky typy konštrukcií na vašom projekte.
3. Cieľ opätovného použitia: Odhadnite počet cyklov nalievania v rámci projektu. Ak bude systém použitý viac ako 50-krát, budú náklady na údržbu minimalizovať odolné oceľové panely s povrchovou úpravou žiarovým zinkovaním alebo práškovým nástrekom.
4. Požiadavka na povrchovú úpravu: Odkrytý architektonický betón vyžaduje hladkú oceľovú plochu kompatibilnú so separačnými prostriedkami. Štandardný konštrukčný betón dokáže tolerovať menšie povrchové nedokonalosti.
5. Zariadenie na manipuláciu na mieste: Formy ťažkých oceľových skupín vyžadujú podporu žeriavu. Pre miesta bez prístupu žeriavu ponúkajú praktickú alternatívu ľahšie modulárne ručne zostavené panely alebo oceľové systémy kombinujúce oceľové rámy s preglejkovými plochami.
6. Podpora dodávateľa: Spoľahlivý dodávateľ by mal pred dodaním poskytnúť výkresy usporiadania, detaily pripojenia a technické výpočty, čím sa zníži počet chýb pri riešení problémov na mieste a pri inštalácii.

Údržba a dlhá životnosť: Získajte maximum z oceľového debnenia

Oceľové debnenie je kapitálová investícia. Pri správnej rutine údržby môže kvalitný systém zostať produktívny po celé desaťročia. Medzi kľúčové postupy patria:

• Vyčistite po každom použití: Odstráňte zvyšky betónu z plôch panelov a okrajov rámu skôr, ako vytvrdne. Vytvrdnutý betón vytvára nerovné povrchy, ktoré spôsobujú netesnosť spojov pri ďalšom nalievaní.
• Pred každým nalievaním naneste separačný prostriedok: Tenká, rovnomerná vrstva odformovacieho oleja znižuje priľnavosť medzi oceľovým povrchom a betónom, chráni povrchovú úpravu a urýchľuje odizolovanie.
• Kontrola a oprava náterov: Odštiepená farba alebo poškodené pozinkovanie vystavuje základnú oceľ korózii. Okamžite opravte poškodené miesta, najmä v pobrežnom prostredí alebo v prostredí s vysokou vlhkosťou.
• Panely skladujte naplocho a zakryté: Panely naskladajte na rovnú zem mimo dosahu vlhkosti a priameho vystavenia poveternostným vplyvom, aby ste predišli deformácii prvkov rámu a čelných dosiek.
• Skontrolujte konektory a spojky: Klinové čapy, ploché spojky a svorky podliehajú opakovaným cyklom zaťaženia. Skontrolujte, či nedošlo k deformácii alebo prasknutiu a vymeňte opotrebované komponenty skôr, ako narušia integritu spoja.

Debnenie, ktoré dostáva túto úroveň starostlivosti, bežne dosahuje 200 cyklov opätovného použitia , pričom počiatočná investícia sa rozloží na veľmi veľký počet polí a prinesie náklady na použitie, ktorým sa žiadny drevený systém na jedno použitie nevyrovná.

Zhrnutie: Oceľové debnenie je inžinierskym základom modernej betónovej konštrukcie

Od debnenia s nastaviteľným uzáverom pre rôzne veľkosti stĺpov až po stenové systémy s nulovým únikom pre konštrukcie zadržiavajúce vodu, oceľové debnenie poskytuje presnosť, pevnosť a opätovnú použiteľnosť, ktorú betónové konštrukcie vyžadujú vo veľkom meradle. Jeho kompatibilita s vopred pripravenými skladovými budovami a oceľovými konštrukciami s čistým rozpätím z neho robí logickú voľbu, keď betón a konštrukčná oceľ musia spolupracovať s milimetrovými toleranciami.

Či už plánujete výškovú obytnú vežu, vopred pripravený priemyselný objekt alebo veľký projekt infraštruktúry, správny systém oceľového debnenia znižuje plytvanie materiálom, urýchľuje cykly odlievania a poskytuje povrchové úpravy, ktoré vyžadujú minimálnu sanáciu. Výber dodávateľa s technickou podporou, schopnosťou výroby na mieru a osvedčenými projektovými referenciami je najdôležitejším krokom k dosiahnutiu tohto výsledku.
