Diely lešenia Ring Lock: Špecifikácie komponentov, tolerancie a sprievodca nákupom

V pondelok dorazili tri kontajnery kruhového lešenia. Do stredy posádka staveniska odmietla dve z nich – nie preto, že by oceľ bola tenká alebo galvanizačné škvrny nerovnomerné, ale preto, že čepele knihy nezapadli do ružíc štandardov, ktoré už stáli na mieste. Na papieri to bol „rovnaký systém“. V ruke to bol šrot.

To je každodenná realita nákupu dielov lešenia s kruhovým zámkom. Systém vyzerá univerzálne, ale geometria je patentovaná: rozstup rozety, šírka štrbiny, profil čepele a hrúbka klinu sa medzi výrobcami líšia a časti z dvoch rôznych dodávateľských reťazcov sa len zriedka uzamknú . Kompatibilita je pred cenou a pred dodacou dobou. Nasleduje pohľad po častiach na to, čo robí každý komponent, ktorý rozmer rozhoduje o tom, či sa hodí, a čo treba skontrolovať pred podpísaním objednávky.

Prstencové diely lešenia v skratke

Rám kruhového zámku sa skladá zo siedmich funkčných skupín. Dodávatelia ich predávajú samostatne a všetky musia pochádzať z rovnakej rodiny geometrie.

Spolu s kravatami, rebríkmi a špičkami tvoria tieto skupiny celý zoznam materiálov – za predpokladu, že každý rad je zoradený podľa rozetového vzoru jedného výrobcu.

Žiarovo pozinkované kruhové lešenie pre ťažkú infraštruktúru Modulárny kruhový systém s klinovým uzamykaním v štýle rozety, oceľ Q345B, žiarovo zinkovaná povrchová úprava a 8-cestné pripojenia pre most a priemyselnú podporu. Zobraziť produkt →

Vertikálne štandardy: Roztečový rozstup nastavuje celú mriežku

Vertikálny štandard je nosný prvok. Bežná veľkosť prstencového zámku je Vonkajší priemer 48,3 mm so stenou 3,2 mm z ocele Q355B, s čapom na jednom konci na spájanie a rozetami zváranými v pevných intervaloch. Verzie s ťažkými podperami dosahujú až 60,3 mm rúrky.

Na väčšine systémov je rozstup rozety 500 mm a štandardné dĺžky sa pohybujú od 0,5 m do 3,0 m v krokoch po 500 mm. Toto jediné číslo určuje dĺžku každej lišty, veľkosť každej podpery, vzdialenosť každej dosky a výšku každého výťahu. Zmeňte modul a s ním sa zmení aj celý katalóg.

Čo merať, keď pristane prvá paleta

• Rozstup rozety meraný medzi stredmi zvarov, nie od konca rúrky.
• Šírka drážky a hrúbka čepele spolu – 10 mm drážka s čepeľou 9,5 mm je voľné spojenie.
• Priemer rúrky a hrúbka steny s posuvným meradlom; 48,0 mm trubica sa predáva ako 48,3 mm častejšie, než ktokoľvek pripúšťa.
• Dĺžka hrdla a poloha otvoru pre kolík, pretože krátky koniec premení spoj na ozdobný spoj.

Ledgery, kliny a rozety: Spojenie nesie záťaž

Prstenec zámku nie je priskrutkovaný. Jeho kovaná čepeľ zapadne do štrbiny v rozete a zatlačí sa klinový kolík, aby sa zaistila: jeden úder kladivom, žiadne uvoľnené spojky. Rozeta normálne nesie osem slotov pri 45 stupňoch , takže účtovné knihy sa stretávajú v pravom uhle a vzpery vybiehajú diagonálne z toho istého uzla.

Štandardné dĺžky polí sú 0,73, 1,09, 1,40, 1,57, 2,07, 2,57 a 3,07 m, pričom najbežnejšou pracovnou konfiguráciou je pole 2,07 m so zdvihom 2,0 m. Prstencový zámok je len jedným z štyri hlavné rodiny systémov lešenia ; ostatní zdieľajú modulárnu myšlienku, ale iba kruhový zámok štandardizuje samotný uzol. Kliny sú spotrebný materiál, takže si radšej objednajte 5 – 8 % náhradných dielov, než objavujte nedostatok na hornom zdviháku. Pri kontrole sa pozrite na zvar medzi čepeľou a rúrkou – liate čepele praskajú na ramene, kované čepele sa ohýbajú ako prvé a dajú sa spozorovať skôr, ako zlyhajú.

Diagonálne zátvorky: Časť, ktorá udržuje štvorec zálivu

Dve štandardy a dve knihy tvoria záves. Ortéza je to, čo ju premení na trojuholníkovú štruktúru. Výstuhy zálivu sú zvyčajne rúrky s rozmermi 48,3 x 2,5 mm s pevnými alebo otočnými hlavami dimenzovanými na šírku poľa a výšku zdvihu spolu – vzpera s rozmermi 2,07 x 2,0 m sa nezmestí do poľa 2,57 m.

Konštrukčným postupom je normálne vystuženie celého poľa v spodnom zdvihu, potom vystuženie polí v intervaloch na každej ploche, s plošným vystužením na úrovniach spojov. Presný vzor patrí na návrh dizajnéra, ale časť, ktorá sa pokazí, je zvyčajne poradie: účtovné knihy spočítané, traky zabudnuté.

• Skontrolujte, či sa vzpera zhoduje s dĺžkou poľa a výškou zdvihu, nielen s dĺžkou poľa.
• Skontrolujte priemer čapu hlavy oproti drážke rozety; poddimenzované kolíky vibrujú.
• Odmietnuť prehnuté rúrky – 20 mm luk vytiahne zásuvku z olovnice počas jej zamykania.

Základňa zdvihákov, U-hlavy a spodná časť dráhy nákladu

Nastaviteľný základný zdvihák je pevná skrutka, bežne s priemerom 38 mm a dĺžkou 600 mm, privarená k doske s rozmermi 150 x 150 x 8 mm s približne 300 mm použiteľného nastavenia. Toto nastavenie slúži na vyrovnanie, nie na predĺženie rámu: kapacita klesá, keď sa skrutka vysúva, takže nech je odkrytý závit krátky a podložku podopierajte na podošvu, ktorá roznáša zaťaženie.

Rovnaká logika platí aj v hornej časti. U-hlavy s doskami 150 x 150 mm nesú nosníky a debnenie, zatiaľ čo vidlicové hlavy držia drevené nosníky H20 na mieste. Oba padajú do hornej časti štandardu alebo na čap, takže hlava musí zodpovedať trubici, nielen záťaži. Pri dodaní skontrolujte zvar platne, skrutku vyvalte na rovnom povrchu a odmietnite natreté závity – farba zakryje praskliny a zachytí maticu.

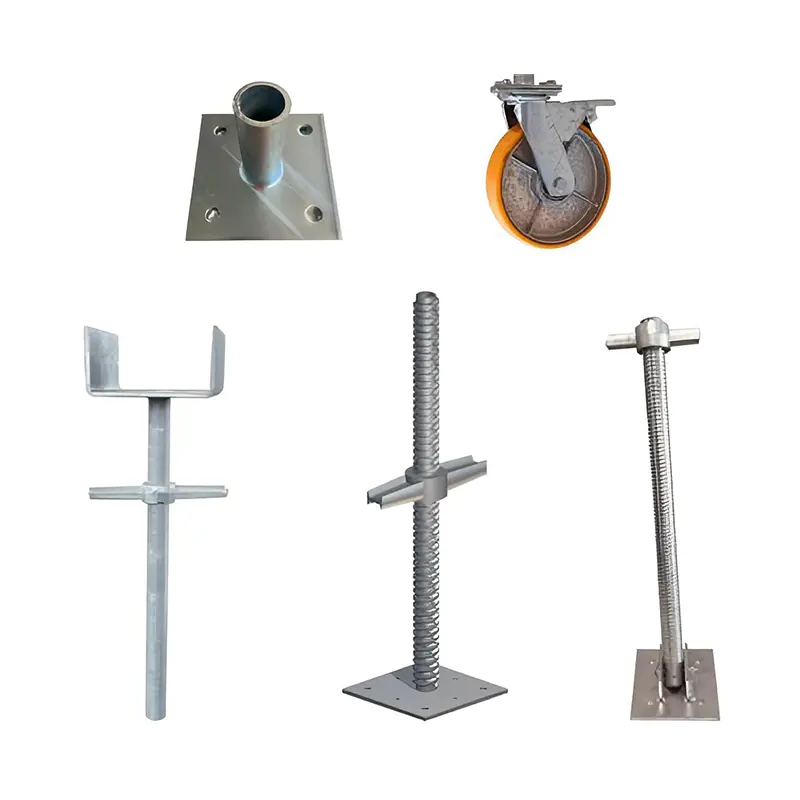

Nastaviteľný základný zdvihák pre lešenie a podporu debnenia Závitový základný zdvihák vyrovnáva nerovný terén, prispôsobuje sa 50–300 mm, podporuje 50–100 kN a je vhodný pre kotúčové zámky, debnenie a štandardné lešenia. Zobraziť produkt →

Platformy, špičky a príslušenstvo, na ktoré väčšina objednávok zabudne

Oceľové dosky sú zvyčajne široké 320 mm s hákmi, ktoré sa prepínajú cez lištu, a každá z nich váži 12–18 kg, čo z nich robí rozhodnutie o ručnej manipulácii rovnako ako pri konštrukčnom riešení. Špičky sú vysoké 150 mm; Stĺpiky zábradlia a dvojité spojky tvoria ochranu hrán. Bočné konzoly rozširujú platformu bez pridávania štandardov, a to je miesto, kde v skutočnosti pochádza veľká časť zvýšenia produktivity v systéme kruhového zámku.

Časti, ktoré odďaľujú odovzdanie, nie sú takmer nikdy hlavnými členmi. Sú to malé: kolíky, bezpečnostné spony, objímky, rebríkové jednotky, spojky a hlavy vidlíc. Zostavte kusovník položku po položke, jeden riadok na komponent a nedostatok zmizne.

Podpora hlavy vidlice pre rebrá a nosníky debnenia Vidlicová hlava podopiera rebrá a nosníky debnenia s nastavením závitu ±0,5 mm, oceľ Q235/Q345 a žiarovo zinkovaná povrchová úprava pre veľkorozmerné debnenie. Zobraziť produkt →

Kvalita ocele, galvanizácia a tolerancie: Čo treba skontrolovať pri dodaní

Dve objednávky môžu na nákladnom liste vyzerať identicky a po dvoch rokoch vonku sa správať veľmi odlišne. Trieda, hrúbka steny a povrchová úprava vysvetľujú takmer všetky rozdiely.

Normy udávajú referenčné body: EN 12810 a EN 12811 pre systémové lešenia, BS 1139-5 na britskom trhu s pracovnými plošinami bežne navrhnutými pre triedu zaťaženia 3 (200 kg/m²) alebo triedu 4 (300 kg/m²). Hyson uvádza, že nasleduje jeho výroba lešenia ISO 9001, BS 1139 a EN 74 , so zváraním podľa postupov AWS a EN. Potom skontrolujte tri fyzické veci: hrúbku steny na konci rúrky, rovnosť po celej dĺžke a rozstrek zvaru vo vnútri rúrky, ktorý sa odštiepi na platformu pod ňou.

Nákup dielov krúžkového zámku: krátky kontrolný zoznam pred objednávkou

1. Najprv overte geometriu rozety – rozstup, šírku štrbiny a hrúbku čepele – oproti systému, ktorý je už na mieste.
2. Požiadajte o certifikáty frézy a správu o hrúbke zinkovania, nie fotografiu palety.
3. Potvrďte triedu časť po časti: štandardy a knihy v Q355B, dosky a dosky často v Q235.
4. Dohodnite si náhradný pomer pre kliny, čapy a spony pred odoslaním, nie po prvej dodávke.
5. Skontrolujte balenie a nakladanie: zväzky podľa dĺžky, jeden plán nakladania na kontajner, hmotnosť overená na faktúre.

Ak by ste radšej nespustili tento kontrolný zoznam proti dodávateľovi, ktorého ste nikdy nekontrolovali, pošlite nám svoje veľkosti polí, výšky zdvihu a triedu zaťaženia a my sa vrátime so zoznamom dielov a kontrolou výkresu.

Diely lešenia s kruhovým zámkom sú jednoduché predmety vo vnútri nemilosrdného systému. Priraďte geometriu, priraďte triedu a povrchovú úpravu a spočítajte malé časti v rovnakom poradí – tieto tri veci rozhodujú o tom, či sa dodávka postaví alebo vráti.
